24000 系列


在以下每个系列左侧的方框中请先打对勾选择一个系列，然后即可执行该页面其它功能的操作。
根据技术参数检索
  • 实物图

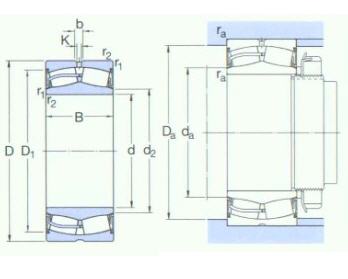

  • 2D图纸
24000 系列
24000 系列



提交需求

系列对比

   总共16条，当前为第 1条到第16条
1

选择

品牌

基本尺寸 (mm)

基本额定负荷 (KN)

疲劳负荷极限 (kN)

额定转速 (r/min)

重量 (kg)

型号

尺寸 (mm)

安装尺寸 (mm)

计算系数

d1

D

B

动态

静态

圆柱孔

圆锥孔

d1

d2～

D1 ～

b

k

r1,2（最小）

da （最小）

da （最大）

Da （最大）

ra （最大）

e

Y1

Y2

Y0
ASMI 65 100 35 132 173 20.4 1000 0.95 *24013-2CS5/VT143 - 65 71.5 92.8 3.7 2 1.1 71 71.5 94 1 0.27 2.5 3.7 2.5
ASMI 75 115 40 173 232 28.5 950 1.55 *24015-2CS2/VT143 - 75 81.5 105 5.5 3 1.1 81 81.5 109 1 0.28 2.4 3.6 2.5
ASMI 100 150 50 285 415 45.5 800 3.15 *24020-2CS2/VT143 - 100 108 139 5.5 3 1.5 107 108 143 1.5 0.28 2.4 3.6 2.5
ASMI 120 180 60 430 670 68 670 5.45 *24024-2CS2/VT143 - 120 130 166 5.5 3 2 129 130 171 2 0.28 2.4 3.6 2.5
ASMI 120 200 80 655 950 95 560 10.5 *24124-2CS2/VT143 - 120 132 179 5.5 3 2 131 132 189 2 0.37 1.8 2.7 1.8
ASMI 120 215 69 630 765 73.5 750 9.75 *BS2-2224-2CS - 120 136 193 11.1 6 2.1 132 136 203 2 0.26 2.6 3.9 2.5
ASMI 130 200 69 540 815 81.5 600 8.05 *24026-2CS2/VT143 - 130 140 183 5.5 3 2 139 140 191 2 0.30 2.3 3.4 2.2
ASMI 130 210 80 680 1000 100 530 11.0 *24126-2CS2/VT143 - 130 141 190 5.5 3 2 141 141 199 2 0.33 2 3 2
ASMI 140 210 69 570 900 88 560 8.55 *24028-2CS2/VT143 - 140 151 195 5.5 3 2 149 151 201 2 0.28 2.4 3.6 2.5
ASMI 140 225 85 765 1160 112 450 13.5 *24128-2CS2/VT143 - 140 153 203 8.3 4.5 2.1 152 153 213 2 0.35 1.9 2.9 1.8
ASMI 150 225 75 655 1040 100 530 10.5 *24030-2CS2/VT143 - 150 162 206 5.5 3 2.1 161 162 214 2 0.28 2.4 3.6 2.5
ASMI 150 250 100 1020 1530 146 400 20.0 *24130-2CS2/VT143 - 150 163 222 8.3 4.5 2.1 162 163 238 2 0.37 1.8 2.7 1.8
ASMI 160 240 80 750 1200 114 450 13.0 *24032-2CS2/VT143 - 160 173 218 8.3 4.5 2.1 171 173 229 2 0.28 2.4 3.6 2.5
ASMI 170 260 90 930 1460 137 400 17.5 *24034-2CS2/VT143 - 170 184 235 8.3 4.5 2.1 181 184 249 2 0.30 2.3 3.4 2.2
ASMI 170 280 109 1220 1860 170 360 27.5 *24134-2CS2/VT143 - 140 185 248 8.3 4.5 2.1 182 185 268 2 0.37 1.8 2.7 1.8
ASMI 180 280 100 1080 1730 156 380 23.0 *24036-2CS2/VT143 - 180 194 251 8.3 4.5 2.1 191 194 269 2 0.31 2.2 3.3 2.2
>>
<<
   总共16条，当前为第 1条到第16条
1
