JF 系列


在以下每个系列左侧的方框中请先打对勾选择一个系列，然后即可执行该页面其它功能的操作。
根据技术参数检索
  • 实物图

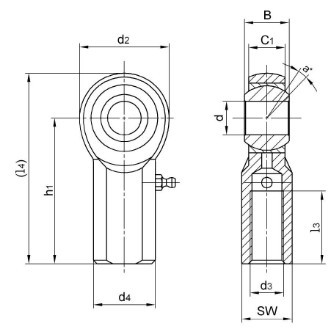

  • 2D图纸
JF 系列
JF 系列



提交需求

系列对比

   总共19条，当前为第 1条到第19条
1

选择

品牌

轴承型号

尺寸（mm）

钢球直径

载荷(KN)

重量(Kg)

d（+0.03 -0.01）

B

C1

d2

d3（UNF-2B）

h1

L3

L4

d4

SW
ASMI JF3 4.826 7.92 6.35 15.88 10-32 26.97 11.11 34.91 10.31 7.92 10 5.4 0.018
ASMI JF3 0.19 0.312 0.25 0.625 10-32 1.062 0.437 1.375 0.406 0.312 10 5.4 0.018
ASMI JF4 6.35 9.53 7.14 19.05 29/04/2001 33.32 14.28 42.85 11.89 9.52 13 9 0.027
ASMI JF4 0.25 0.375 0.281 0.75 29/04/2001 1.312 0.562 1.687 0.468 0.375 13 9 0.027
ASMI JF5 7.938 11.1 8.74 22.23 5/16-24 34.92 15.88 46.03 12.7 11.1 10 11.1 0.04
ASMI JF5 0.3125 0.437 0.344 0.875 5/16-24 1.375 0.625 1.812 0.5 0.437 10 11.1 0.04
ASMI JF6 9.525 12.7 10.31 25.4 25/08/2003 41.28 19.05 53.98 17.45 14.27 9 13.3 0.068
ASMI JF6 0.375 0.5 0.406 1 25/08/2003 1.625 0.75 2.125 0.687 0.562 9 13.3 0.068
ASMI JF7 11.11 14.27 11.1 28.58 7/16-20 46.02 22.22 60.3 19.05 15.88 11 18.5 0.09
ASMI JF7 0.4375 0.562 0.437 1.125 7/16-20 1.812 0.875 2.375 0.75 0.625 11 18.5 0.09
ASMI JF8 12.7 15.88 12.7 33.32 21/02/2001 53.98 25.4 70.64 22.22 19.05 9 29.1 0.149
ASMI JF8 0.5 0.625 0.5 1.312 21/02/2001 2.125 1 2.781 0.875 0.75 9 29.1 0.149
ASMI JF10 15.875 19.05 14.27 38.1 19/08/2005 63.5 31.75 82.55 25.4 22.22 11 31.2 0.217
ASMI JF10 0.625 0.75 0.562 1.5 19/08/2005 2.5 1.25 3.25 1 0.875 11 31.2 0.217
ASMI JF12 19.05 22.23 17.45 44.45 17/04/2003 73.03 38.1 95.25 28.58 25.4 10 44.8 0.326
ASMI JF12 0.75 0.875 0.687 1.75 17/04/2003 2.875 1.5 3.75 1.125 1 10 44.8 0.326
ASMI JF16 25.4 34.93 25.4 69.85 13/04/2005 104.78 53.98 139.7 41.28 38.1 14 0.963
ASMI JF16-1** 25.4 34.93 25.4 69.85 42383 104.78 53.98 139.7 41.28 38.1 14 155.4 1.093
ASMI JF16-2** 1 1.375 1 2.75 42381 4.125 2.125 5.5 1.625 1.5 14 1.093
>>
<<
   总共19条，当前为第 1条到第19条
