PHS 系列


在以下每个系列左侧的方框中请先打对勾选择一个系列，然后即可执行该页面其它功能的操作。
根据技术参数检索
  • 实物图

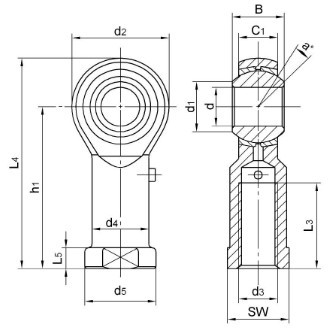

  • 2D图纸
PHS 系列
PHS 系列



提交需求

系列对比

   总共21条，当前为第 1条到第21条
1

选择

品牌

轴承型号

尺寸(mm)

钢球直径

载荷(KN)

重量(Kg)

d(H7)

B

C1

d1

d2

d3-6H

h1

L3

L4

L5

d4

d5

sw

动载

静载
ASMI PHS3 3 6 4.5 5.1 12 M3 21 10 27 3 9 7 7.93 14 1.8 4.5 0.006
ASMI PHS4 4 7 5.25 6.5 14 M4 24 12 31 4 9.5 8 9.52 13 2.2 5.6 0.013
ASMI PHS5 5 8 6 7.7 16 M5 27 11 35 4 11 9 11.11 13 2.5 6.6 0.016
ASMI PHS6 6 9 6.75 8.9 18 M6 30 13 39 5 13 11 12.7 13 3.2 8.1 0.025
ASMI PHS8 8 12 9 10.3 22 M8 36 16 47 5 16 14 15.87 14 5.4 12.6 0.043
ASMI PHS10 10 14 10.5 12.9 26 M10 43 20 56 6.5 19 17 19.05 13 7.5 16.6 0.072
ASMI PHS10F1 10 14 10.5 12.9 26 M10x1.25 43 20 56 6.5 19 17 19.05 13 7.5 16.6 0.072
ASMI PHS12 12 16 12 15.4 30 M12 50 23 65 6.5 22 19 22.22 13 10 22 0.107
ASMI PHS12/F2 12 16 12 15.4 30 M12X1.25 50 23 65 6.5 22 19 22.22 13 10 22 0.107
ASMI PHS14 14 19 13.5 16.8 34 M14 57 27 74 8 25 22 25.4 16 13 27.8 0.16
ASMI PHS14F1 14 19 13.5 16.8 34 M14x1.5 57 27 74 8 25 22 25.4 16 13 27.8 0.16
ASMI PHS15 15 20 14 18.1 36 M14 61 30 79 8 26 22 26.98 16 14.5 29 0.186
ASMI PHS16 16 21 15 19.3 38 M16 64 32 83 8 27 22 28.58 15 16 34.5 0.21
ASMI PHS16F1 16 21 15 19.3 38 M16X1.5 64 32 83 8 27 22 28.58 15 16 34.5 0.21
ASMI PHS17 17 22 16 20.6 40 M16x1.5 67 34 87 10 31 27 30.16 14 18 36 0.259
ASMI PHS18 18 23 16.5 21.8 42 M18X1.5 71 35 92 10 31 27 31.75 15 19.5 40.8 0.295
ASMI PHS20 20 25 18 24.3 46 M20x1.5 77 39 100 10 34 30 34.92 14 23 46.5 0.38
ASMI PHS22 22 28 20 25.8 50 M22X1.5 84 42 109 12 37 32 38.1 15 29 52.6 0.49
ASMI PHS25 25 31 22 29.5 60 M24x2 94 48 124 12 42 36 42.86 15 40.5 74.1 0.75
ASMI PHS28 28 35 24 32.29 66 M27x2 103 53 136 12 46 41 47.63 15 46.1 88.7 0.95
ASMI PHS30 30 37 25 34.8 70 M30x2 110 56 145 15 50 41 50.8 17 54.3 94 1.13
>>
<<
   总共21条，当前为第 1条到第21条
