LGH..CA(HA) LGM..CA(HA)-2


在以下每个系列左侧的方框中请先打对勾选择一个系列，然后即可执行该页面其它功能的操作。
根据技术参数检索
  • 实物图

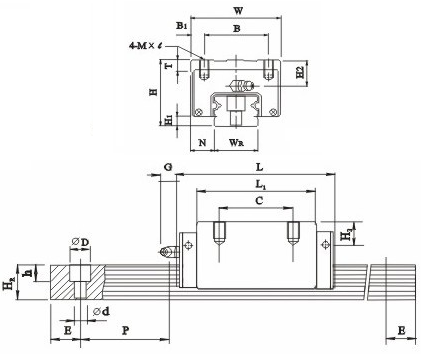

  • 2D图纸
LGH..CA(HA) LGM..CA(HA)-2
LGH..CA(HA) LGM..CA(HA)-2



提交需求

系列对比

   总共15条，当前为第 1条到第15条
1

选择

品牌

轴承型号

组件尺寸(mm)

滑块尺寸(mm)

滑动轴尺寸(mm)

滑动轴的螺栓大小

动载荷C(kgf)

静载荷(kgf)

静力矩(kgf-m)

重量

H

H1

N

W

B

B1

C

L1

L

G

M×ι

T

T1

H2

WR

HR

D

h

d

P

E

MO

MX

MY

滑块(kg)

滑动轴(kg/m)
ASMI LOW 15CA 24 45 16 47 38 4.5 30 39.6 60.6 5.3 M5 6 9 4.5 15 14 7.5 5.3 4.5 60 20 M4*16 1040 1680 13.5 11 11 0.2 1.47
ASMI LGW 20CA 30 5 21.5 63 53 5 40 52.7 77.3 12 M6 8 10 7.1 20 15 9.5 8.5 6 60 20 M5*16 1650 2670 28.1 22.8 22.8 0.46 2.08
ASMI LGW 20HA - - - - - - - 67 91.6 - - - - - - - - - - - - - 2100 3400 35.7 35.9 35.9 0.58 -
ASMI LGW 25CA 36 6.5 23.5 70 57 6.5 45 57.6 85.6 12 M8 8 14 7.2 23 20 11 9 7 60 20 M6*20 2410 3880 46.6 37.2 37.2 0.64 3.15
ASMI LGW 25HA - - - - - - - 76.6 104.6 - - - - - - - - - - - - - 3210 5180 62.2 63.6 63.6 0.86 -
ASMI LGW 30CA 42 7 31 90 72 9 52 72 104.4 12 M10 8 16 7.5 28 23 14 12 9 80 20 M8*25 3380 5460 79.3 61.2 61.2 1.2 4.41
ASMI LGW 30HA - - - - - - - 93 125.4 - - - - - - - - - - - - - 4400 7100 103 100.4 100.4 1.56 -
ASMI LGW 35CA 48 8 33 100 82 9 62 82 118.4 12 M10 10 18 8 34 25 14 12 9 80 20 M8*25 4180 6740 118.1 84.4 84.4 1.78 5.93
ASMI LGW 35HA - - - - - - - 105.8 142.2 - - - - - - - - - - - - - 5430 8770 153.5 138.4 138.4 2.34 -
ASMI LGW 45CA 60 10 37.5 120 100 10 80 99.6 139.2 12.9 M12 15 22 11 45 32 20 17 14 105 22.5 M12*35 6020 9710 223.5 141.3 141.3 3.13 10.01
ASMI LGW 45HA - - - - - - - 133 172.6 - - - - - - - - - - - - - 8430 13600 312.8 259.2 259.2 4.27 -
ASMI LGW 55CA 70 13 43.5 140 116 12 95 115.8 164.8 12.9 M14 17 26 12 53 40 23 20 16 120 30 M14*45 9740 13320 384.9 280.9 280.9 5.5 14.82
ASMI LGW 55HA - - - - - - - 154.7 203.7 - - - - - - - - - - - - - 11810 18510 489.8 442.7 442.7 6.7 -
ASMI LGW 65CA 90 19 53.5 170 142 14 110 138.6 197.6 12.9 M16 23 37 20 63 48 26 22 18 150 35 M16*50 14940 20990 738.8 579 579 8.5 21.26
ASMI LGW 65HA - - - - - - - 187.6 246.6 - - - - - - - - - - - - - 18390 27390 1007.5 1040.8 1040.8 10.7 -
>>
<<
