LME..UU..OP


在以下每个系列左侧的方框中请先打对勾选择一个系列，然后即可执行该页面其它功能的操作。
根据技术参数检索
  • 实物图

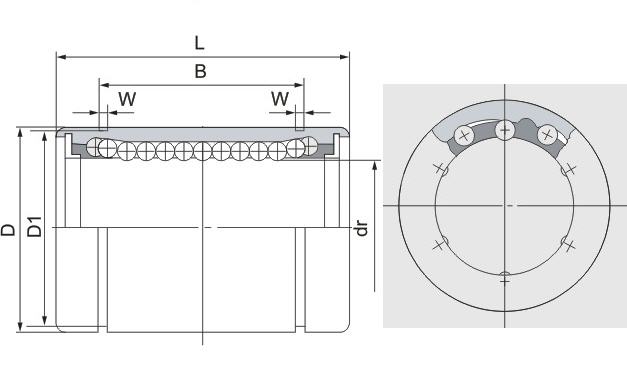

  • 2D图纸
LME..UU..OP
LME..UU..OP



提交需求

系列对比

   总共13条，当前为第 1条到第13条
1

选择

品牌

公称轴径(mm)

尼龙保持架

dr(mm)

主要尺寸和公差

偏心(μm )

最大径向间隙 (μm )

额定负荷(N)

标准型

钢球列数

重量(g)

间隙调整型

钢球列数

重量(g)

开口型

钢球列数

重量(g)

dr

公差(精密)(μm)

公差(普通)(μm)

D(mm)

公差(μm)

L(mm)

公差(μm )

B(mm)

公差(μm )

W(mm)

D1(mm)

h(mm)

h1(mm)

θ

动态 (Co)

静态(Co)
ASMI 4 LME4 4 1.9 — — — — — — 4 — +8/0 8 0/-8 12 0/-120 — — — — — — — 10 -3 88 127
ASMI 5 LME5UU 4 11 LME5UU-AJ 4 10 — — — 5 — +8/0 12 0/-8 22 0/-200 14.5 0/-200 1.1 11.5 1 — — 12 -3 206 265
ASMI 8 LME8UU 4 20 LME8UU-AJ 4 19.5 — — — 8 — +8/0 16 0/-8 25 0/-200 16.5 0/-200 1.1 15.2 1 — — 12 -3 265 402
ASMI 10 LME10UU 4 29.5 LME10UU-AJ 4 29 LME10UU-OP 3 23 10 — +8/0 19 0/-9 29 0/-200 22 0/-200 1.3 18 1 6.8 80° 12 -4 372 549
ASMI 12 LME12UU 4 41 LME12UU-AJ 4 40 LME12UU-OP 3 32 12 — +8/0 22 0/-9 32 0/-200 22.9 0/-200 1.3 21 1.5 7.5 78° 12 -4 510 784
ASMI 16 LME16UU 5 57 LME16UU-AJ 5 56 LME16UU-OP 4 44 16 — +9/-1 26 0/-9 36 0/-200 24.9 0/-200 1.3 24.9 1.5 10 78° 12 -4 578 892
ASMI 20 LME20UU 5 91 LME20UU-AJ 5 90 LME20UU-OP 4 75 20 — +9/-1 32 0/-11 45 0/-200 31.5 0/-200 1.6 30.3 2 10 60° 15 -6 862 1370
ASMI 25 LME25UU 6 215 LME25UU-AJ 6 212 LME25UU-OP 5 181 25 — +11/-1 40 0/-11 58 0/-300 44.1 0/-300 1.85 37.5 2 12.5 60° 15 -6 980 1570
ASMI 30 LME30UU 6 325 LME30UU-AJ 6 320 LME30UU-OP 5 272 30 — +11/-1 47 0/-11 68 0/-300 52.1 0/-300 1.85 44.5 2 12.5 50° 15 -8 1570 2740
ASMI 40 LME40UU 6 705 LME40UU-AJ 6 694 LME40UU-OP 5 600 40 — +13/-2 62 0/-13 80 0/-300 60.6 0/-300 2.15 59 3 16.8 50° 17 -8 2160 4020
ASMI 50 LME50UU 6 1130 LME50UU-AJ 6 1110 LME50UU-OP 5 970 50 — +13/-2 75 0/-13 100 0/-300 77.6 0/-300 2.65 72 3 21 50° 17 -13 3820 7940
ASMI 60 LME60UU 6 250 LME60UU-AJ 6 2000 LME60UU-OP 5 1580 60 — +13/-2 90 0/-15 125 0/-400 101.7 0-400 3.15 86.5 3 27.2 54° 20 -13 4700 9800
ASMI Nominal shaft diameter Resin retainer mm dr Major dimensions and tolerance Eccentricity Radial clearance (Max) Basic load rating
>>
<<
